产品概述

曝气生物滤池工艺（Biological Aerated Filter，简称BAF），是80年代末欧美发展起来的一种新型的固定床生物膜污水处理工艺，采用颗粒滤料固定生物膜的好氧或缺氧生物反应器，集生物接触氧化与悬浮物滤床截留功能于一体，可有效去除水中SS、 CODcr、BOD5、NH3-N、TN、TP、AOX（有害物质）及硬度、浊度、色度等，适用于市政 污水、工业污水、再生回用水深度处理及给水污染水源的预处理等。由于BAF具有其它工艺无法比拟的诸多特点，近年来已在国内外取得广泛采用。而TAF曝气生物滤池（T-type Aerated Filter）是由博渝环保设计研发的新型改良无堵塞BAF生物滤池,发明专利号为201910848423.1，用T型滤砖代替常规的滤板滤头，现曝气生物滤池的均匀布水布气，宽畅的通道使布水布气层永不堵塞；降低曝气生物滤池的整体高度，节省土建投资及运行费用，可减少滤池的施工工期；在投加少量碳源的条件下，可实现反硝化脱氮功能。

TAF生物滤池的功能及特点：

①采用的滤砖为具有二次配水配气的T型滤砖，滤砖的作用为：

A.提供承托砾石和砂砾的固体结构。

B.防止砾石进入配水布气系统。

C.尽可能降低水力冲击对滤池内部构件的损坏。

D.滤出液通过滤池排出顺畅。

E.整个滤床区域的反冲洗气体和水流的分配均匀，确保冲洗后滤料面平整。

F.把反冲洗系统与生物反应系统隔开，避免发生气水分布系统生物堵塞。

②气水分配滤砖整体采用HDPE（高密度聚乙烯）和内部浇注C35混凝土材质，具有出色结构强度和韧性，滤砖安装完成后25年运行免维护。

③每块滤砖能同时完成反冲洗配水配气性能，滤砖带自动补偿功能，做到更均匀的配水配气性能。

④滤砖为混合配水配气系统：一级分配集水槽，二级补偿腔。通过一次配水槽后的反冲洗水在二次配水腔内根据压力差产生逆向补偿，从而使得整个滤池过滤面积上最终的整体反冲洗水、气压力均匀。滤砖内部二次配水设计确保反冲洗水和气体在整个滤池反冲洗气水分配系统的每一个扩散缝处均匀分布。在一块滤砖内同时完成气水均匀分配，不存在配水配气盲区，反冲洗无死区。

传统快滤池和BAF型滤池采用的滤头/滤板配水系统、依靠流体反射配水配气滤砖均为单层配水系统。单层配水系统，存在固有的反冲强度梯度，反冲强度分布的不均匀且存在反洗冲洗盲区，反冲洗效果不好。

⑤二次配水设计确保了水和气体在更长的滤砖长度上的每一个扩散孔处均匀分布。在 T型滤砖中，反冲水由一级分配腔进入滤砖，因为在距反冲洗进口最远的地方有更多的水和气从开孔处流出，导致一次配水腔配气配水不均匀。一次配水腔流出的不平衡水流在二次配水腔产生逆向水流，从而形成补偿使得沿滤砖长度方向上最终的整体压力均匀。为滤床反冲洗提供非常均匀平稳无盲区的反冲洗水，提高反冲洗效率，延长滤池运行周期。

⑥通过滤砖的上流的气体能够在滤砖中产生一个低压带，某些孔口会形成缺水现象，甚至出现反向水流。T型技术的滤砖设计了一种气水混合腔，以确保稳定的和持续的水流可以从两块滤砖7-8mm的缝隙流出。滤砖性能得到的显著的改进，从而达到了更好的处理效果。气水混合区空气导流板则是为保障整排滤砖配气均匀型所精心设计，追求滤砖配水布气的最佳效果。

⑦传统的滤板/滤头配水配气系统和依靠流体反射配水配气滤砖系统在配水配气系统上方存在反反冲洗盲区，这将意味着反冲洗气、水不能够对滤料起到有效的反冲洗。在长期运行中，承托层/滤料中会堆积大量的污泥，增大水头损失，缩短过滤周期，存在承托层扰动隐患。

T型滤砖都以近距离地彼此隔离，不阻塞孔口为特点，从而使得气体和反洗水得到均匀无盲区的分布。把过滤系统的无障碍运行作为目标，从而使过滤介质达到更好的清洁效果。

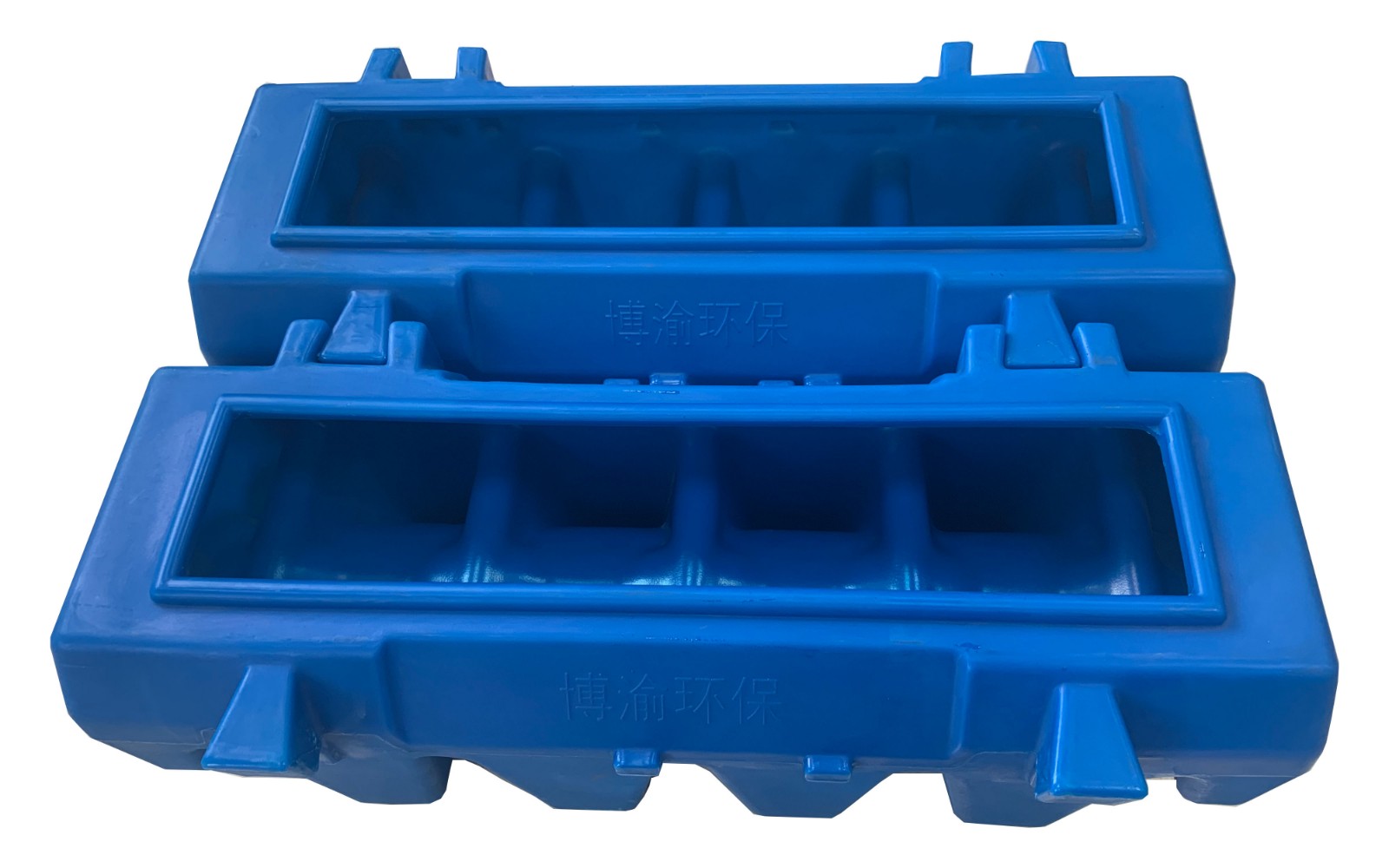

⑧T单块滤砖约22.5kg，采用插口的连接方式。针对不同的项目设计，加工出厂后的滤砖在现场不需要做任何调整，只需要通过专用工具快速的完成滤砖的组装，滤砖的池内铺设类似于居民家中铺地面砖一样便利。

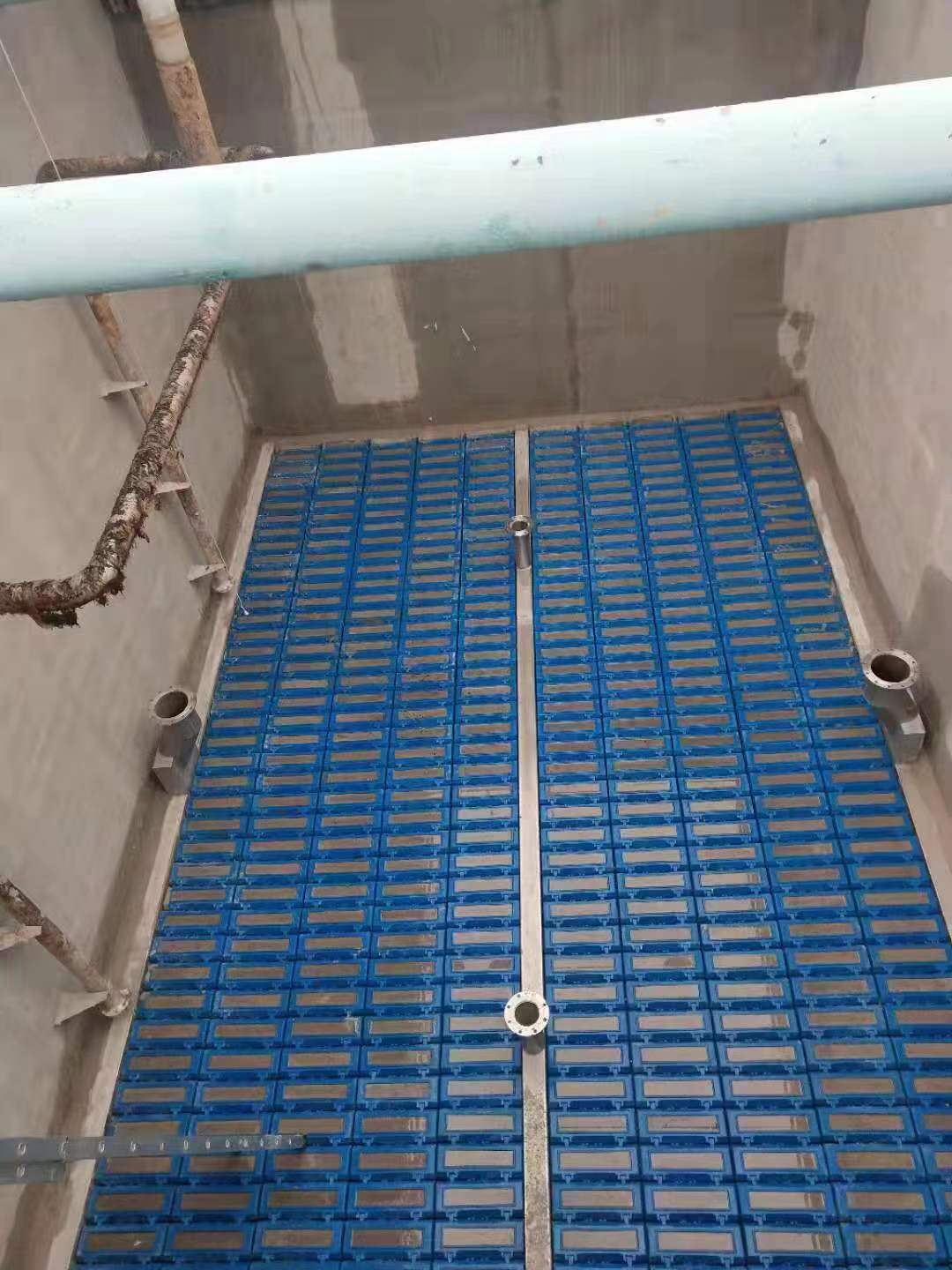

⑨由于配水配气滤砖的高度仅约0.2m，大量节省了土建池体高度；且池体内部不需要任何预埋件，不需要任何滤粱，滤柱等，池体结构简单；滤砖安装时，池底先铺设C35 混凝土找平，再铺设滤砖，底部混凝土初步凝固后，相邻滤砖以及与池壁的缝隙内需要灌注C35 混凝土，使得整个气水分配系统与池底成为一个整体，坚固耐用。由于滤砖安装是土建完成后池底边铺设混凝土边安装，因此对池底土建精度要求较低。大大的降低了土建施工的费用和配水配气系统的安装成本。

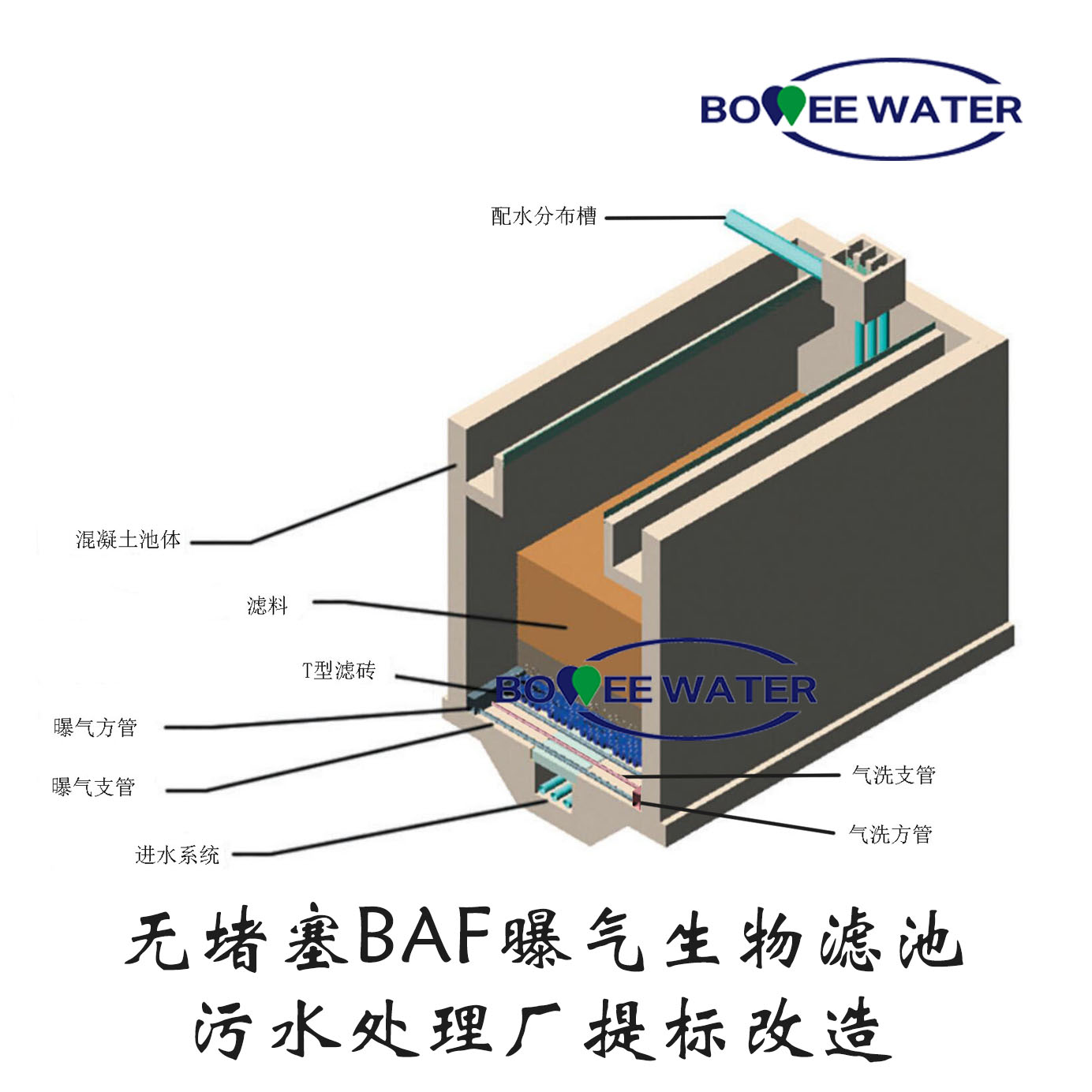

TAF无堵塞曝气生物滤池

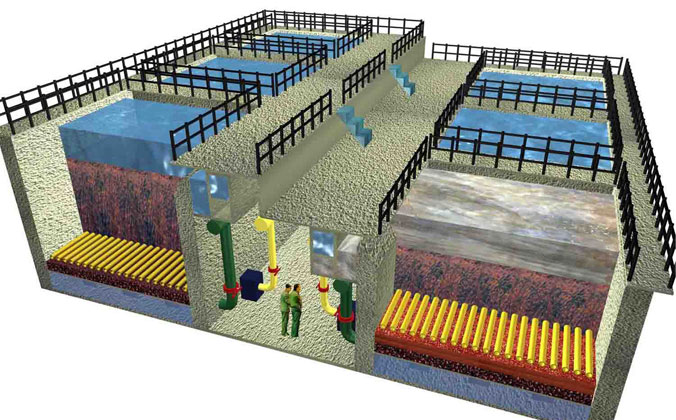

普通BAF曝气生物滤池

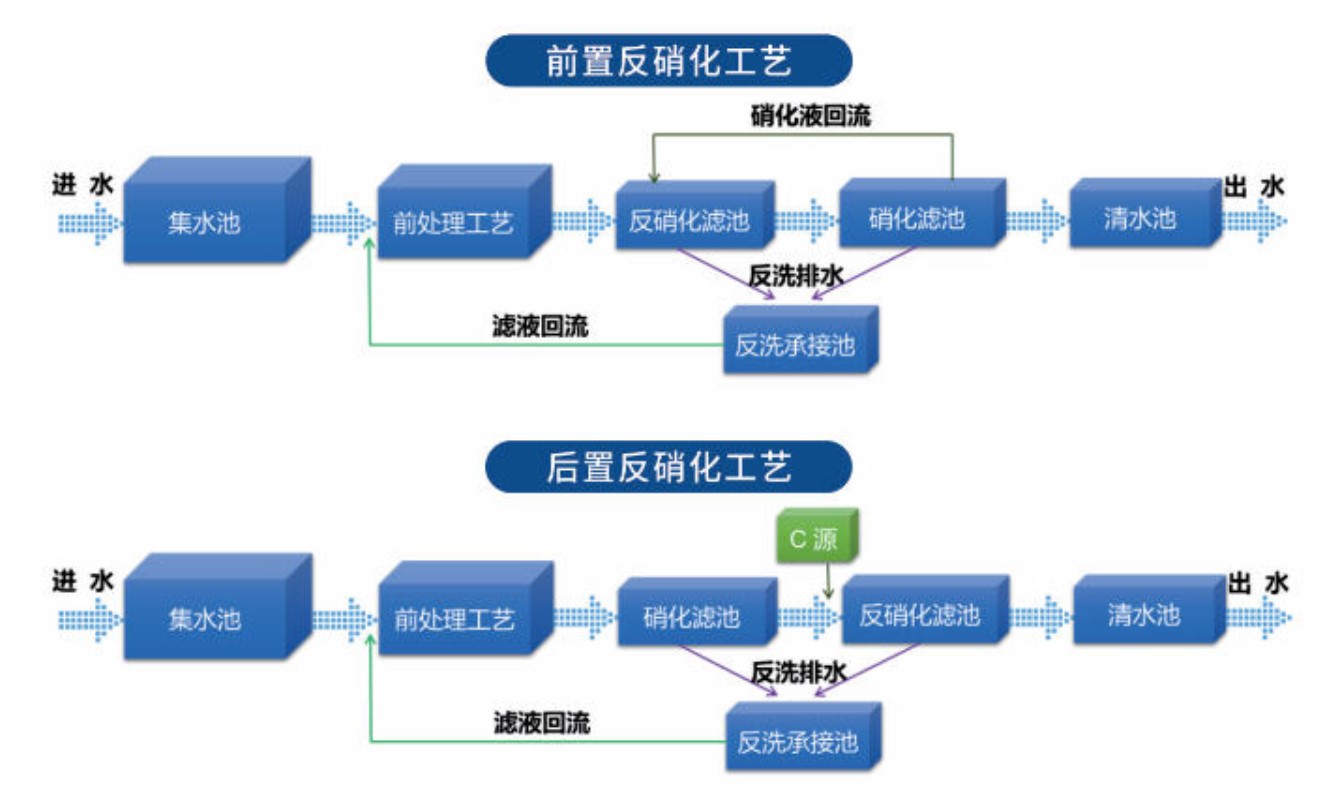

工艺原理　　

TAF按水流方向分上向流和下向流，下向流生物曝气滤池在进水的同时，采用水气逆向的工艺路线，使介质表面形成生物膜，污水流过滤床时，污染物首先被过滤和吸附，作为“倍加清”专性降解菌的营养基质，加速降解菌形成生物膜，生物膜又进一步“俘获”基质，将其同化、代谢、降解。所以生物滤池可以在降解有机物的同时，具有生物絮凝和吸附过滤的作用。而且由于生物膜附着在滤料上，活性很高，生物膜不受泥龄限制，对于污染物的降解十分有利。

随着处理过程的进行，在滤料缝隙间的悬浮状活性污泥在滤料缝隙间形成了污泥滤层，在氧化降解污水中有机物的同时，起到了进一步吸附过滤作用，从而能使有机物及悬浮物均能得到比较彻底的清除。在反应器的上部，异养型微生物为优势菌，碳污染物（CODcr、BOD5和SS）主要在这里被去除，而在反应器下部，自养型细菌，如硝化菌占优势，氨氮被硝化。在生物膜内部，以及部分填料之间的缝隙，蓄积的大量活性污泥中存在着兼性微生物，因此在BAF中可发生碳污染物的去除，同时有硝化和反硝化的功能。

在滤池运行过程中，随着生物膜的新陈代谢，脱落的生物膜及滤料上截留的杂质不断增加，滤料中水头损失增大，水位上升，到一定时期，需对滤料进行反冲洗。TAF生物曝气滤池以其贮存在加氯消毒池中清澈的出水作为反冲用水，不另设反冲水池，反冲洗废水通过排水管回流到一级处理设施。

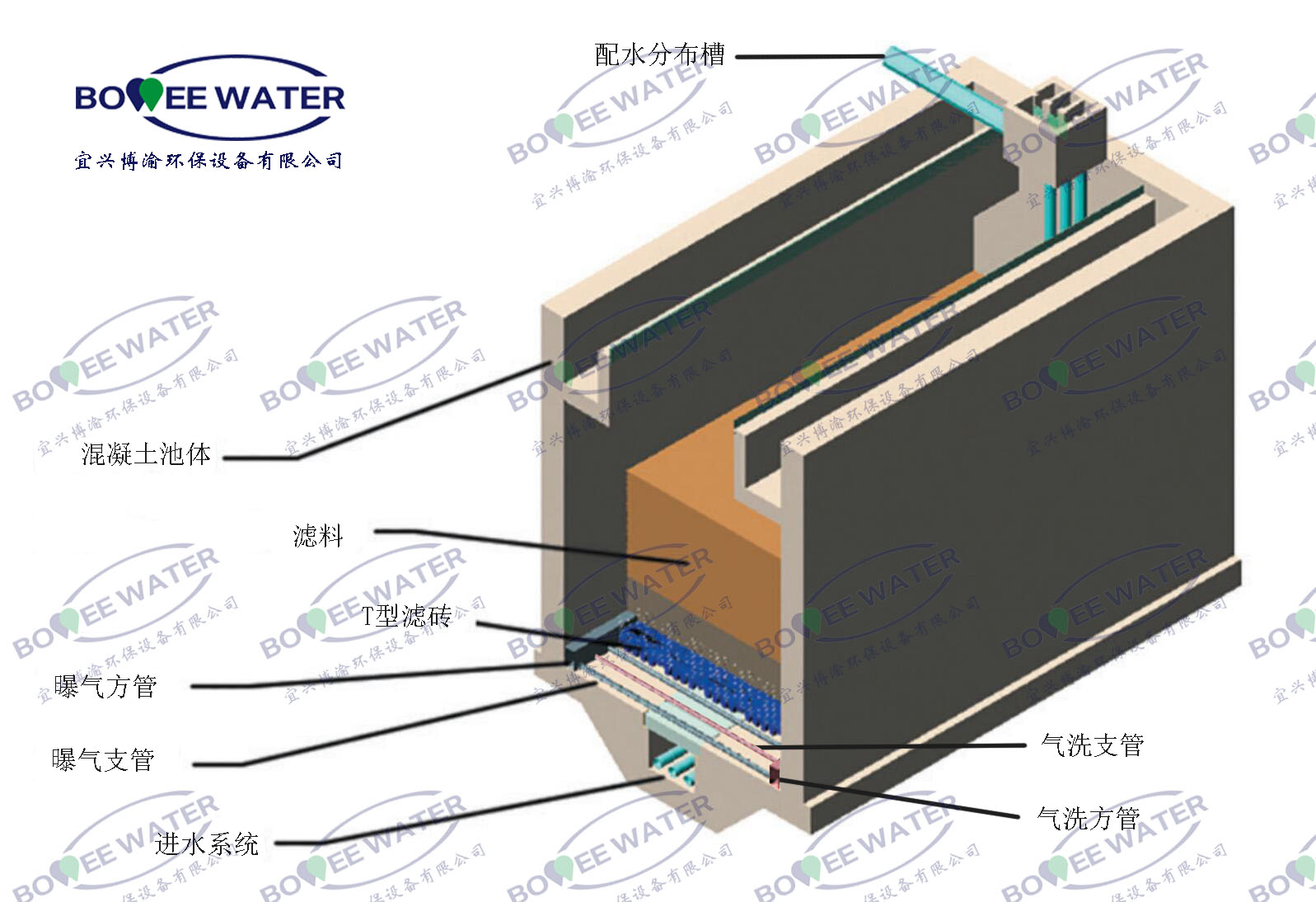

TAF设备结构图
